نقشه‌ها دفتر ثبت نقشه‌های پروژه است. هر نقشه یک شماره، یک عنوان و تاریخچه‌ای از نسخه‌ها دارد، پس تیم همیشه می‌تواند نقشهٔ جاری را پیدا کند و ببیند جای چه چیزی را گرفته است.
این مطلب شامل این بخش‌هاست:
نقشه چیست
نقشه یک برگ ترسیم است که با شماره‌اش شناخته می‌شود — A-101، M-301. هر
نقشه یک یا چند نسخه دارد؛ تازه‌ترین نسخه، نسخهٔ جاری است و با کلیک روی نقشه
همان باز می‌شود. نسخه‌های باطل‌شده در دسترس می‌مانند، چون ایرادی که روی بازنگری ۱
ثبت شده باید همچنان به بازنگری ۱ اشاره کند.

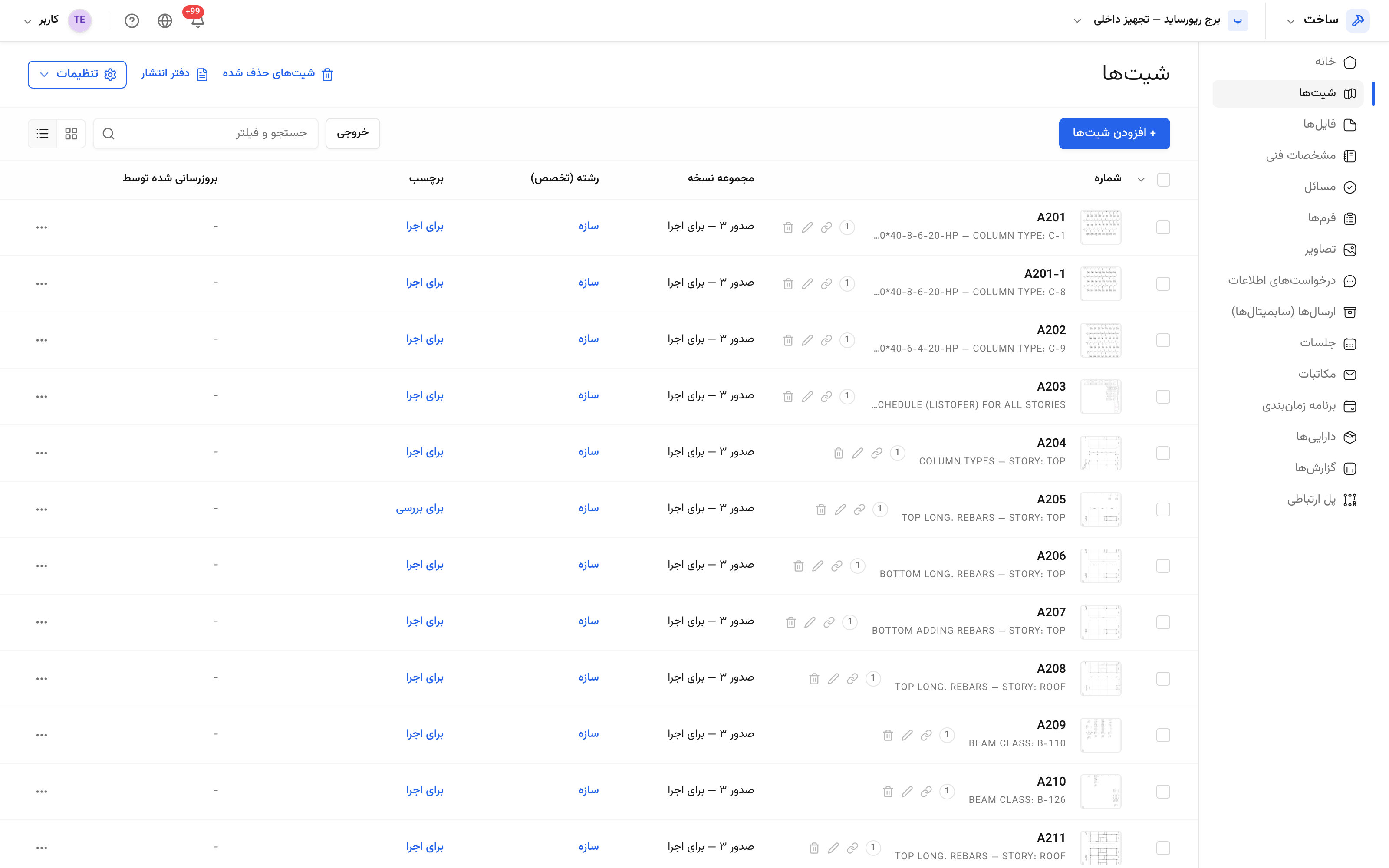

دفتر ثبت
دفتر ثبت، نقشه‌ها را با شماره فهرست می‌کند، همراه با مجموعهٔ نسخه، رشته و
برچسبی که هرکدام دارند.
ستون‌ها عبارت‌اند از:
- شماره و عنوان — هویت نقشه، برگرفته از کادر عنوان آن.
- مجموعهٔ نسخه — صدوری که این نسخه در آن رسیده است.
- رشته — معماری، سازه، مکانیک، برق، مکانیک آب، اطفای حریق و مانند آن.
- برچسب — عنوان‌های آزاد مانند
برای اجرایابرای بررسی. - به‌روزرسانی توسط — آخرین کسی که آن را منتشر یا ویرایش کرده است.
کنار عنوان: نقشه‌های حذف‌شده برای هر چیزی که برداشته شده، دفتر انتشار برای تاریخچهٔ هر بارگذاری، و تنظیمات.
مجموعه‌های نسخه
نقشه‌ها دسته‌دسته می‌رسند، نه یکی‌یکی. مجموعهٔ نسخه نام آن دسته است — «صدور ۳ — برای اجرا» — و هر نقشه‌ای که با هم منتشر شود همان را می‌گیرد. به همین شکل است که دفتر ثبت به پرسش «در صدور ۳ چه چیزی تغییر کرد؟» پاسخ می‌دهد.
توجه: حذف نقشه، حذف نرم است. نقشه به نقشه‌های حذف‌شده می‌رود و می‌توان بازش گرداند.
