Plans est le registre des dessins du projet. Chaque plan possède un numéro, un titre et un historique de versions : l’équipe retrouve toujours le dessin en vigueur et voit ce qu’il a remplacé.
Au sommaire de cette page :
Ce qu’est un plan
Un plan est un dessin, identifié par son numéro — A-101, M-301. Il
contient une ou plusieurs versions ; la plus récente est la version en
vigueur, et c’est elle qui s’ouvre quand on clique sur le plan. Les versions
remplacées restent accessibles, car une réserve émise contre l’indice 1 doit
continuer à pointer vers l’indice 1.

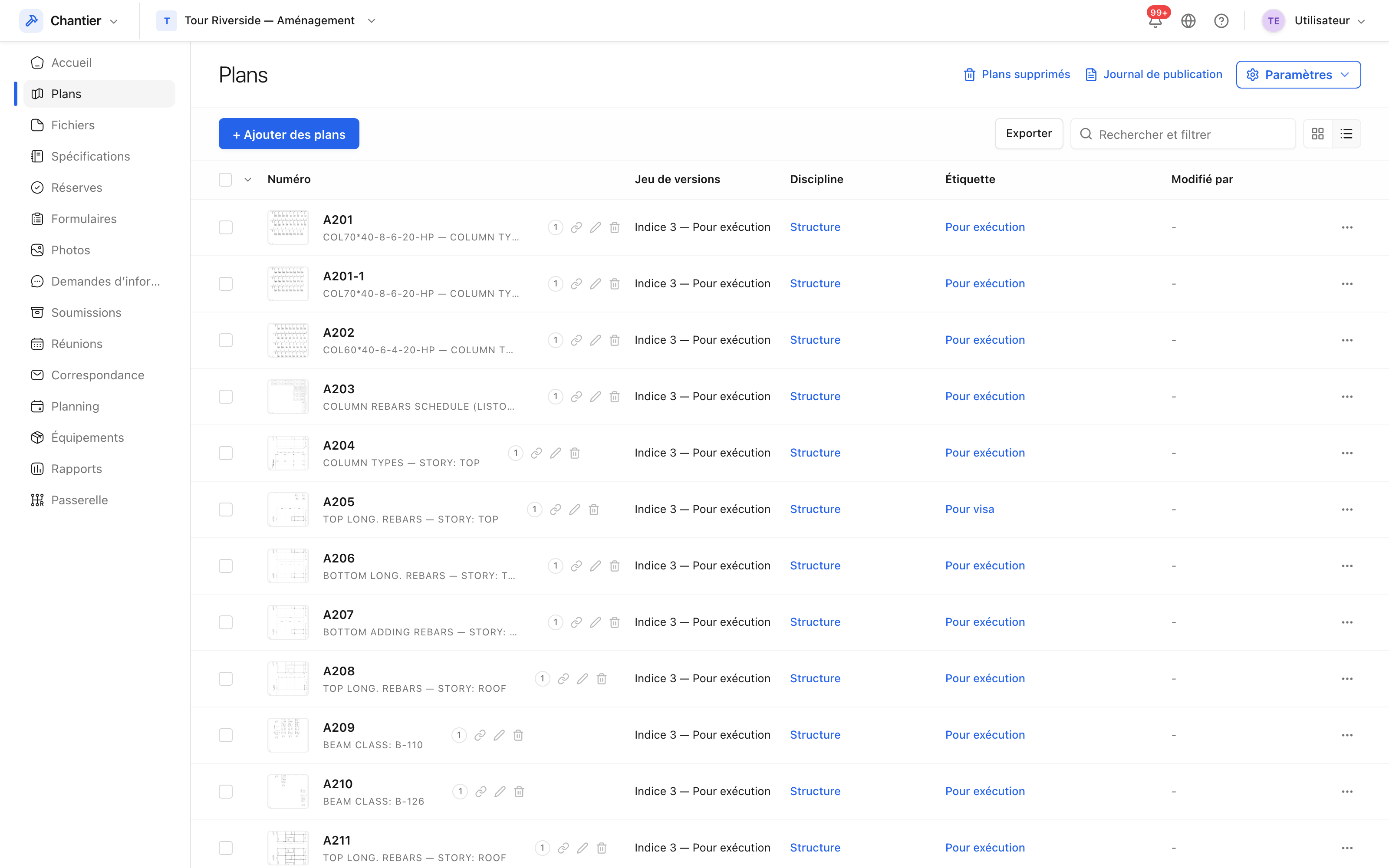

Le registre
Le registre liste les plans par numéro, avec le jeu de versions, la discipline
et l’étiquette de chacun.
Les colonnes sont :
- Numéro et titre — l’identité du plan, reprise de son cartouche.
- Jeu de versions — l’émission dans laquelle cette version est arrivée.
- Discipline — Architecture, Structure, Génie climatique, Électricité, Plomberie, Sécurité incendie, etc.
- Étiquette — des libellés libres tels que
Pour exécutionouPour visa. - Modifié par — qui l’a publié ou modifié en dernier.
À côté du titre : Plans supprimés pour tout ce qui a été retiré, Journal de publication pour l’historique de chaque dépôt, et Paramètres.
Les jeux de versions
Les dessins arrivent par lots, pas un par un. Un jeu de versions nomme le lot — « Indice 3 — Pour exécution » — et tous les plans publiés ensemble le partagent. C’est ainsi que le registre répond à « qu’est-ce qui a changé à l’indice 3 ? ».
Remarque : supprimer un plan est une suppression douce. Il passe dans Plans supprimés et peut être restauré.
