Les plans s’ajoutent par un assistant en quatre étapes qui lit le cartouche de chaque dessin, propose un numéro et un titre, et vous laisse les corriger avant toute publication.
Au sommaire de cette page :
Publier un jeu de dessins
-
Ouvrez Plans et cliquez sur + Ajouter des plans.
-

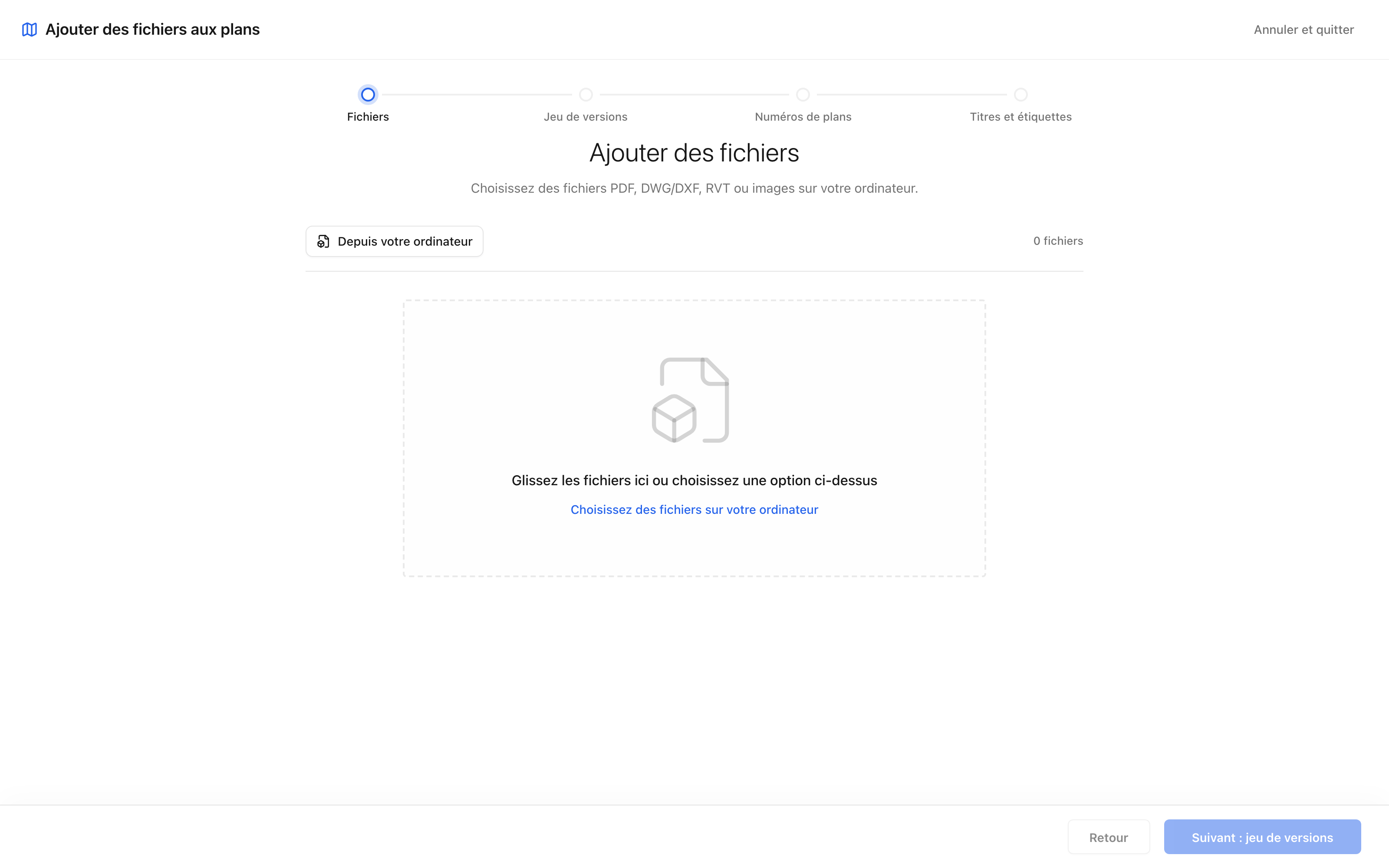

Glissez vos dessins sur la zone de dépôt, ou cliquez pour parcourir. L’assistant indique combien de fichiers sont préparés.
Étape 1. Les fichiers sont préparés, pas publiés — rien n’atteint le registre
avant la dernière étape. -
Cliquez sur Suivant : jeu de versions. Nommez le lot sous Nom du type et indiquez la date d’émission.
-
Cliquez sur Suivant : numéros de plans. L’assistant affiche le numéro lu dans chaque cartouche. Corrigez ceux qu’il a mal lus.
-
Cliquez sur Suivant : titres et étiquettes. Vérifiez les titres, puis choisissez la discipline et les étiquettes du jeu.
-
Cliquez sur Publier les plans. Vous revenez au registre, les nouveaux plans en place.
Astuce : un plan que l’assistant n’a pas su lire est signalé, pas écarté. Donnez-lui un numéro à la main à l’étape 4 et il se publie avec les autres.
Quand un fichier est refusé
Si un fichier n’est pas un dessin — un tableur déposé par erreur — l’assistant le nomme, dit pourquoi, et prépare les autres. Un mauvais fichier ne vous coûte pas les bons : les dessins lisibles se publient quand même.
Formats pris en charge
pdf, dxf, dwg, rvt, png, jpg, jpeg. Un PDF de plusieurs pages est
découpé en un plan par page.
