Ouvrir une feuille depuis le registre affiche le plan en grand, avec son historique de révisions, ses annotations et tout ce qui y est épinglé.
Ce sujet comprend :
Ouvrir une feuille
Cliquez sur le numéro de la feuille ou sur sa vignette dans le registre.

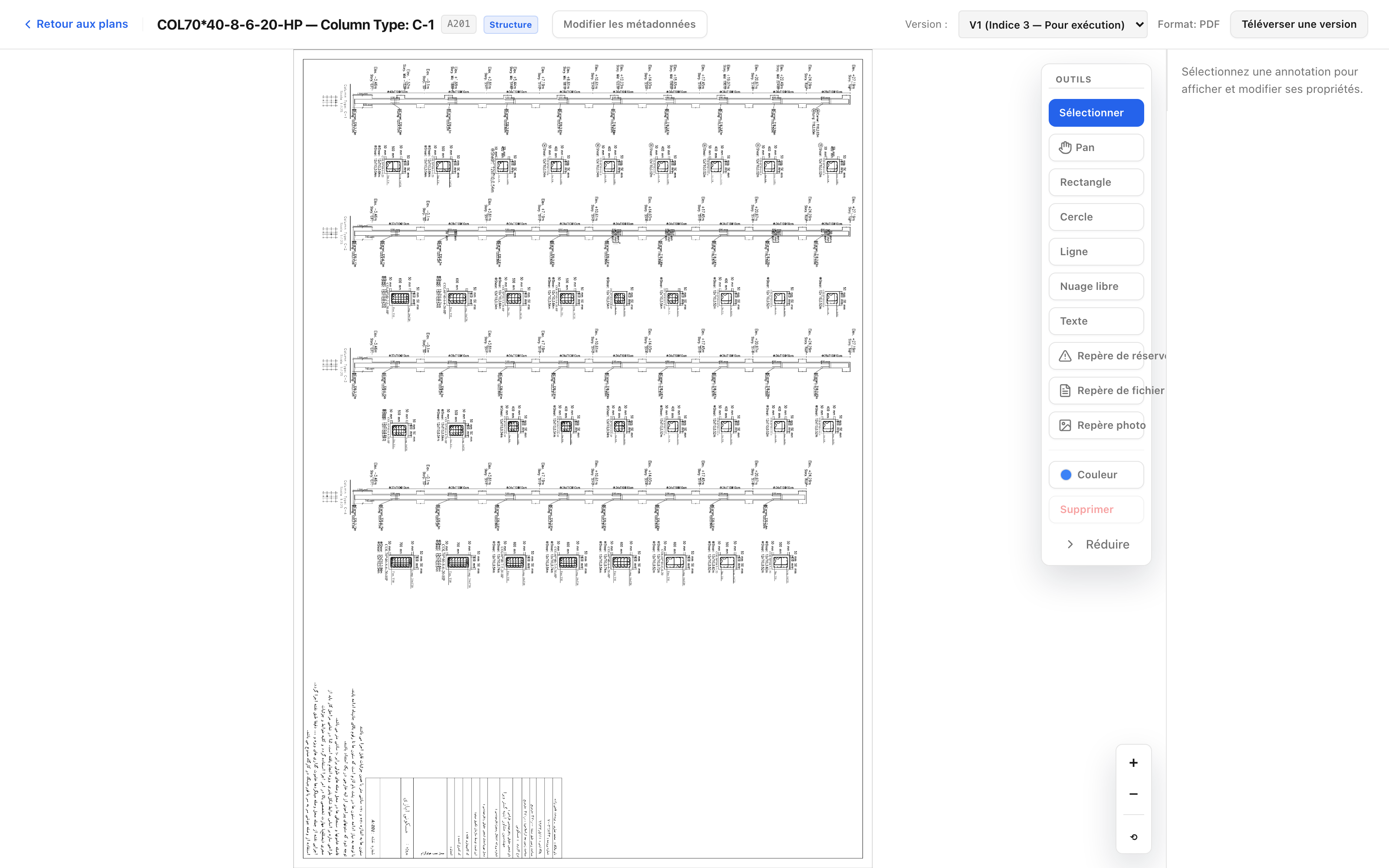

La révision en cours, avec les outils d'annotation et d'épinglage à côté.
La feuille s'ouvre sur la révision courante, déterminée par le jeu de versions dans lequel elle a été publiée — voir Travailler avec les versions.
Se déplacer dans le plan
- Zoom à la molette, ou avec les commandes de zoom.
- Déplacement en faisant glisser.
- Ajuster ramène la feuille entière à l'écran quand vous êtes perdu.
Les grands formats sont chargés par tuiles au fur et à mesure du zoom : un A0 s'ouvre vite et se précise à mesure que vous entrez dedans.
Ce qui accompagne le plan
| À côté | De quoi il s'agit |
|---|---|
| Versions | Toutes les révisions publiées, la plus récente en tête |
| Annotations | Nuages, textes et formes tracés sur la feuille |
| Épingles | Réserves, demandes d'information et équipements placés sur le plan |
L'épingle est le lien entre le plan et le travail : cliquer dessus ouvre la réserve ou la demande qu'elle représente, ce qui rend « la fissure près du fil C4 » repérable par quelqu'un qui n'était pas à la visite.
